31. bře 2013 19:43 #9190 od Aleš Krátký
Jednolistá vrtule vytvořil uživatel Aleš Krátký
dovolím si citovat web F5J.SK ( f5jfun.com/web/e107_plugins/forum/forum_viewtopic.php?2837.post )

Mnohý konštrukterý sa sanažia úpenlivo zmenšit prierez trupu v snahe o čo najmenší odpor.Potom je problém dostať do trupu aj minimálnu výbavu.Celú tuto chvalihodnú snahu ale zničí montaž sklopnej vrtuľe, ktorá ma niakoľko krát večší odpor ako samotný trup.Snaha eliminovať tento škodlivý odpor je na priložených obrázkoch.Zostavá doriešit zastavenie listu v presne definovanom bode. Kužel ala Bf-109G je v štádiu vývoja.








J3D

Je to rebel ! při zatýkání tři vojáky těžce zranil, dva zhmoždil a jednoho... jednoho zesměšnil, navrhuji zavřít ho nadoživotí! To jako do konce života?
Přílohy:

Prosím Přihlásit se nebo Vytvořit účet připojte se ke konverzaci.

vpmodel

Více
31. bře 2013 20:25 #9192 od Petr Dušek
Odpověděl Petr Dušek pro téma Re: Jednolistá vrtule
Dobrá inspirace pro RCEK, že by to nějaký koumák nevyzkoušel i u nás?

Prosím Přihlásit se nebo Vytvořit účet připojte se ke konverzaci.

Více
31. bře 2013 22:14 #9194 od Jan Kubica
Odpověděl Jan Kubica pro téma Re: Jednolistá vrtule
Jestli ona to nebude spíše léčka na důvěřivé čtenáře Stoupáku.

Jeden list se určitě nepovede vyvážit závažím v kuželu, třeba 10 g list, který má těžiště 10 cm od osy motoru, by v kuželu, tj. ve vzdálenosti 1 cm od osy motoru, potřeboval 100 g závaží.

Druhý problém je vyvážení aerodynamických sil - to se nepovede nikdy, takže je třeba počítat s vibracemi a namáháním motoru i jeho lože.

Dříve se používaly jednolisty u gumáků, podle mě to bylo hlavně obtížemi při zhotovování vrtule, navíc dvou stejných listů. Ale odrazovat nikoho nechci, jen upozorňuji, že ani teoretické předpoklady nemusí vždy fungovat zcela správně :-)
H.
"Stoupáme?"
"Ne! Naopak! Klesáme!"
"Je to ještě horší, pane Smithi! Padáme!"
(Jules Verne, Tajuplný ostrov)

Prosím Přihlásit se nebo Vytvořit účet připojte se ke konverzaci.

Více
31. bře 2013 22:29 #9195 od Aleš Krátký
Odpověděl Aleš Krátký pro téma Re: Jednolistá vrtule
jsem to ukradl z f5j :) takze mozna chytak na tamni osazenstvo.kazdopadne se to dela na upoutancich a jinych strojich

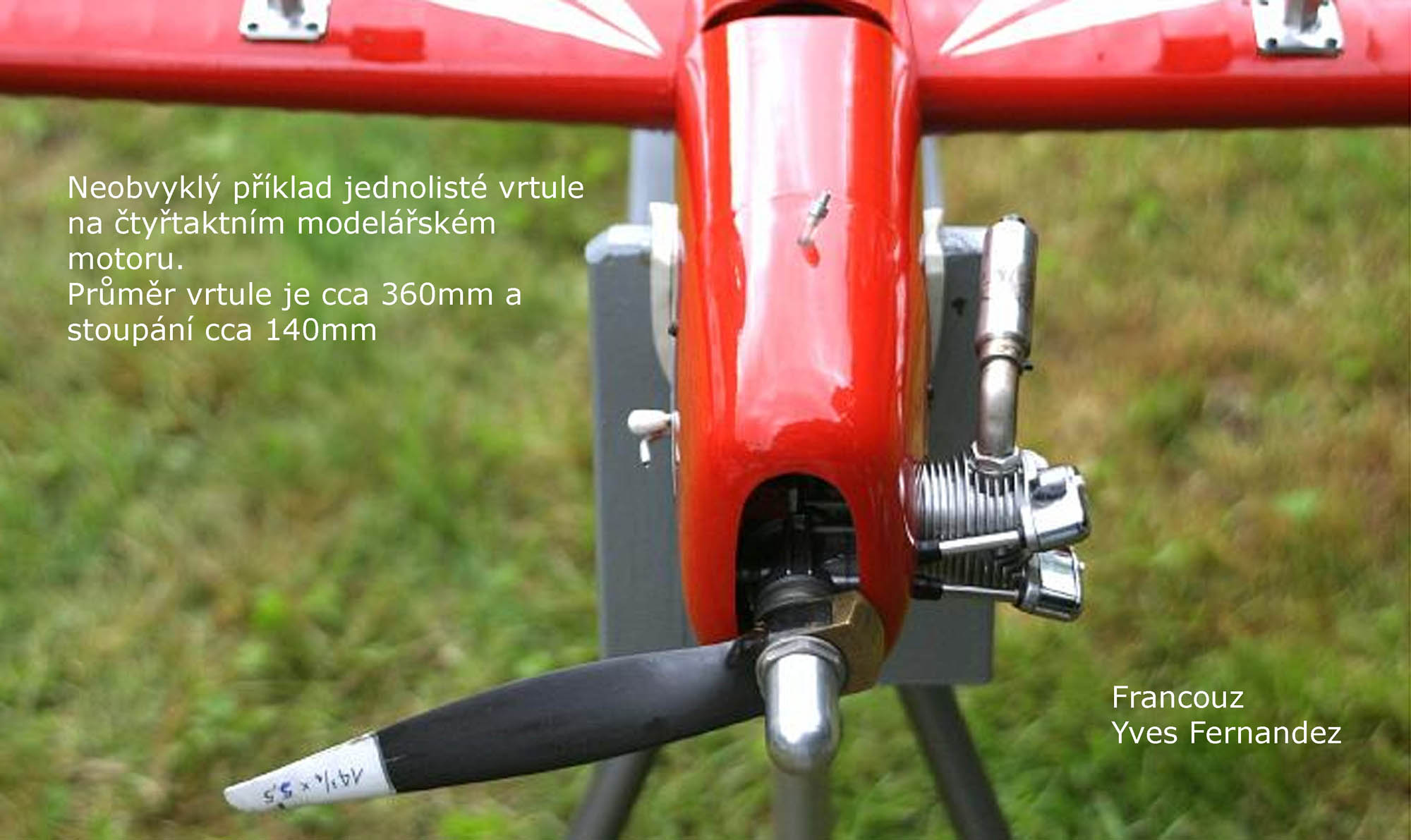

www.airspace.cz/akademie_letectvi/media/...%8Dty%C5%99taktu.jpg
viz obr.
Je to rebel ! při zatýkání tři vojáky těžce zranil, dva zhmoždil a jednoho... jednoho zesměšnil, navrhuji zavřít ho nadoživotí! To jako do konce života?

Prosím Přihlásit se nebo Vytvořit účet připojte se ke konverzaci.

Více
31. bře 2013 23:15 #9196 od Petr Dušek
Odpověděl Petr Dušek pro téma Re: Jednolistá vrtule

Jan Kubica napsal: Jeden list se určitě nepovede vyvážit závažím v kuželu, třeba 10 g list, který má těžiště 10 cm od osy motoru, by v kuželu, tj. ve vzdálenosti 1 cm od osy motoru, potřeboval 100 g závaží.

Honzo, ono to nebude zas tak nereálné, třeba 11" list má 7g, těžiště asi 60mm, protizávaží na poloměru 12mm pak vychází "jenom" 35 g, to už není tak veliký kus olova, no a ze zlata by to bylo vůbec v pohodě... ;) .
Dynamické vyvážení může být složitější, ale k tomu je zase sklopka docela milosrdná, tím že se na čepu může trochu hýbat v průběhu otáčky.

Prosím Přihlásit se nebo Vytvořit účet připojte se ke konverzaci.

Více
31. bře 2013 23:39 #9197 od Jan Kubica
Odpověděl Jan Kubica pro téma Re: Jednolistá vrtule
Nejlepší je prý odpadní ochuzený uran, o 70% těžší než olovo. A vyvážení by se dalo napomoci tak, že by se magnety nalepily jen na půlku pláště (aby to bylo podobné spalovacímu jednoválci - vznikl by čtyřtaktní elektrický motor).

Podle mě má logiku přejít v F5J na menší vrtule ( www.rcex.cz/?p=3290 ), ale jednolist mi přijde jako "vyfukování tabákového kouře do vody". H.
"Stoupáme?"
"Ne! Naopak! Klesáme!"
"Je to ještě horší, pane Smithi! Padáme!"
(Jules Verne, Tajuplný ostrov)

Prosím Přihlásit se nebo Vytvořit účet připojte se ke konverzaci.

Více
01. dub 2013 07:19 #9198 od Aleš Krátký
Odpověděl Aleš Krátký pro téma Re: Jednolistá vrtule
tak obecne se rika,ze jednoliste vrtule jsou vhodne na vysokootackove motory
u dvoulistych vznika pri vetsich rychlostech podtlak a i prez zvyseni otacek se uz nezvetsi tah.u jednoliste je to prece jen neni tak markantni.

kazdopadne jsem to na zivo nikdy nevidel no
Je to rebel ! při zatýkání tři vojáky těžce zranil, dva zhmoždil a jednoho... jednoho zesměšnil, navrhuji zavřít ho nadoživotí! To jako do konce života?

Prosím Přihlásit se nebo Vytvořit účet připojte se ke konverzaci.

Více
01. dub 2013 08:19 - 01. dub 2013 08:22 #9200 od Tomas Hruby
Odpověděl Tomas Hruby pro téma Re: Jednolistá vrtule
Dobrá otázka, jak by se vlastně počítal u jednolistu pro RCEK průměr???

Jinak si myslím, že realizace jednolistu problém není, kdysi jsem to viděl v reálu pro F1J (takové ty malé volné motoráky) a závažíčko stačilo na krátkém raménku a fungovalo to v pohodě. Jde spíš o to, zda má podobná aktivita smysl a je-li přínos úměrná námaze.
Poslední změna: 01. dub 2013 08:22 uživatelem Tomas Hruby.

Prosím Přihlásit se nebo Vytvořit účet připojte se ke konverzaci.

Více
01. dub 2013 09:04 #9201 od Jan Kubica
Odpověděl Jan Kubica pro téma Re: Jednolistá vrtule
To je právě to - jaký by to mělo význam. Teoreticky může mít jeden list větší plochu i délku, takže je větší Re a menší odpor. Proto tomu jde to závažíčko, které ovšem představuje čistý odpor, nic užitečného nekoná. Určitě jde schovat do kuželu, potom bude ale značně hmotné. A vibrace výkon vrtule určitě nezvyšují, spíše naopak.

Určitě je technicky zajímavý oříšek k vyřešení, který může úspěšného konstruktéra pohladit na duší, ale vedle toho, že vypadá opravdu hnusně, jednolistá vrtule žádný přínos nemá. H.
"Stoupáme?"
"Ne! Naopak! Klesáme!"
"Je to ještě horší, pane Smithi! Padáme!"
(Jules Verne, Tajuplný ostrov)

Prosím Přihlásit se nebo Vytvořit účet připojte se ke konverzaci.

Více
01. dub 2013 10:20 #9202 od Petr Dušek
Odpověděl Petr Dušek pro téma Re: Jednolistá vrtule

Jan Kubica napsal: Určitě je technicky zajímavý oříšek k vyřešení, který může úspěšného konstruktéra pohladit na duší...

Přesně o tom to je, nehledejte v tom nějakou prakticky použitelnou věc... :) .

Prosím Přihlásit se nebo Vytvořit účet připojte se ke konverzaci.
